مكونات الرافعة الشوكية وأجزاء التآكل الشائعة: دليل شامل

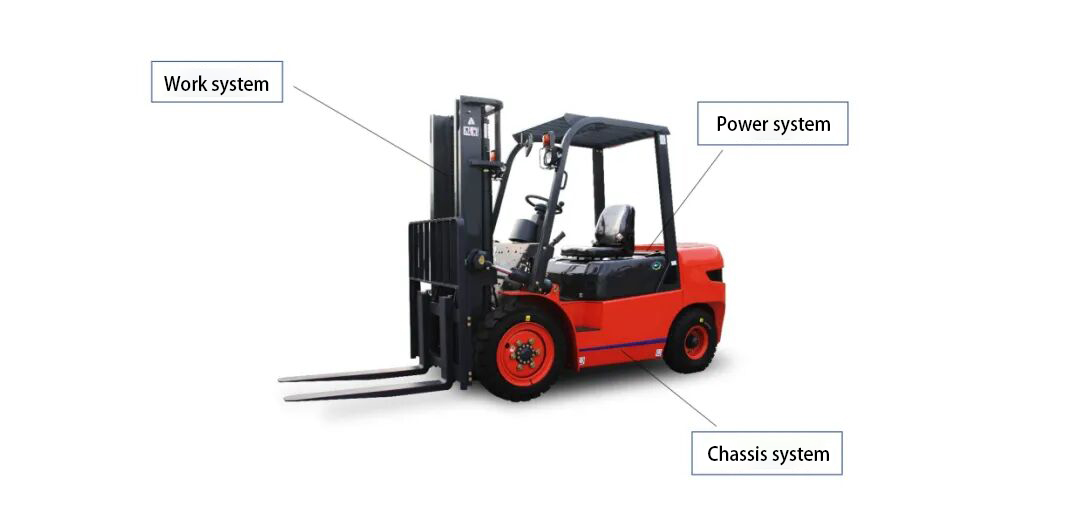

الرافعة الشوكية نوع من الآلات الصناعية المصممة لرفع وتكديس البضائع. تُستخدم على نطاق واسع في التخزين والخدمات اللوجستية والتصنيع. تتألف الرافعة الشوكية من العديد من المكونات المتميزة، كل منها يؤدي وظيفة محددة، وتعمل كنظام متكامل لأداء مهامها بكفاءة. تتكون الرافعة الشوكية ذات الاحتراق الداخلي عادةً من ثلاثة أقسام رئيسية: وحدة الطاقة، والشاسيه، ومجموعة الرفع.

1 وحدة طاقة

تتكون وحدة الطاقة في الرافعة الشوكية ذات الاحتراق الداخلي من نظام الطاقة والنظام الكهربائي.
يمكن تصنيف نظام الطاقة على نطاق واسع إلى محركات البنزين والديزل والغاز البترولي المسال.
يمكن للرافعات الشوكية القياسية ذات الاحتراق الداخلي استخدام أيٍّ من هذه الأنواع الثلاثة من المحركات. في المقابل، عادةً ما تستخدم الرافعات الشوكية المخصصة للطرق الوعرة محركات الديزل لمتانتها، بينما تعتمد الرافعات الشوكية الكهربائية على مزيج من البطاريات ومحرك كهربائي كمصدر للطاقة.

2 هيكل

يتكون هيكل الرافعة الشوكية من أربعة أنظمة رئيسية: نظام النقل، وعتاد التشغيل، ونظام التوجيه، ونظام الفرامل.

01 نظام النقل
يتوفر نظام نقل الحركة في الرافعات الشوكية بأنواع مختلفة، منها الميكانيكية، والهيدروميكانيكية، والهيدروستاتيكية. تُعد نواقل الحركة الميكانيكية أكثر شيوعًا في الرافعات الشوكية الصغيرة، بينما تستخدم الطرز المتوسطة والكبيرة أنظمة هيدروميكانيكية بشكل رئيسي. أما الرافعات الشوكية المخصصة للطرق الوعرة، فتستخدم عادةً ناقل حركة هيدروستاتيكي.

02 معدات الجري
تتكون معدات التشغيل من الهيكل، ونظام التعليق، وكابينة المشغل، والواقي العلوي. تربط هذه المعدات جميع التركيبات والمكونات في هيكل موحد، وتدعم الوزن الإجمالي، وتمتص الاهتزازات، وتخفف من الصدمات، وتنقل مختلف القوى وعزم الدوران. تُصنف الهياكل إلى صلبة ومفصلية. عادةً ما تتميز الرافعات الشوكية القياسية بهيكل صلب، بينما غالبًا ما تستخدم نماذج الطرق الوعرة هيكلًا مفصليًا.

03 نظام التوجيه
تشمل أنظمة توجيه الرافعات الشوكية الأنواع الميكانيكية، والهيدروليكية المساعدة، والهيدروليكية الكاملة. مع التقدم التكنولوجي، تستخدم معظم الرافعات الشوكية الحديثة الآن التوجيه الهيدروليكي المساعد أو التوجيه الهيدروليكي الكامل.

04 نظام الفرامل
تختلف أنظمة الكبح، فقد تكون ميكانيكية، أو هيدروليكية، أو هيدروليكية معززة بالتفريغ، أو هوائية/هوائية. تُعدّ الفرامل الهيدروليكية قياسية في الرافعات الشوكية الصغيرة والمتوسطة. أما الطرز الأكبر حجمًا، فغالبًا ما تستخدم أنظمة هيدروليكية معززة بالتفريغ، وعادةً ما تكون الرافعات الشوكية المخصصة للطرق الوعرة مزودة بفرامل هوائية.

3 تجميع العمل

يشتمل التجميع العامل للرافعة الشوكية على ثلاثة أنظمة أساسية: نظام الصاري، والنظام الهيدروليكي، ونظام التثبيت.

01 نظام الصاري

نظام الصاري هو الآلية الرئيسية التي تميز الرافعات الشوكية عن غيرها من أنواع الآلات الهندسية. يتكون عادةً من صواري داخلية وخارجية، وعربة شوكة، وشوكات، وسلاسل رفع، وأسطوانات رفع، وأسطوانات إمالة. يتحمل هذا النظام الوزن الإجمالي للحمولة، وينفذ عمليات مثل التقاط البضائع ونقلها ورفعها وإنزالها وتكديسها أو فكها.

02 النظام الهيدروليكي

يتألف النظام الهيدروليكي عادةً من مضخة هيدروليكية، وأسطوانات، وصمامات تحكم اتجاهية، ومقسمات تدفق، وسائل هيدروليكي، وخزان. ينقل النظام الطاقة عبر السائل الهيدروليكي لتشغيل نظام الصاري، مما يُسهّل تحميل وتفريغ المواد.

نظام التثبيت 03

بفضل التقدم التكنولوجي والسعي المستمر لتحقيق الكفاءة التشغيلية، شهدت ملحقات الرافعات الشوكية المتخصصة إقبالاً متزايداً، وأصبحت متوفرة بتشكيلة واسعة. يمكن تصنيف هذه الملحقات عموماً إلى أنواع للحركة الجانبية، والدوران، والحركة الرأسية، وتلك المصممة خصيصاً لمناولة بضائع محددة. يُوسّع هذا النظام نطاق وظائف الرافعات الشوكية بشكل كبير، ويُحسّن بشكل كبير كفاءة عمليات مناولة المواد والخدمات اللوجستية.

علاوة على ذلك، تتضمن الرافعة الشوكية مقصورة المشغل ولوحة تحكم. توفر المقصورة بيئة عمل مريحة وآمنة للمشغل، وعادةً ما تكون مجهزة بمقعد وعجلة قيادة ودواسات. تتميز لوحة التحكم بأزرار ومؤشرات ضوئية متنوعة، مما يتيح للمشغل إدارة الوظائف الرئيسية مثل التشغيل والتوقف والتسارع وتغيير السرعة والكبح.

وأخيرًا، تم تجهيز الرافعات الشوكية بـ أجهزة أمان متعددة لضمان سلامة مكان العمل تشمل هذه الأنظمة مُحددات السرعة، وأحزمة الأمان، وهياكل الحماية من الانقلاب (ROPS)، وأجهزة الإنذار التحذيرية. يُقيّد مُحدد السرعة سرعة السير لمنع الحوادث. تحمي أحزمة الأمان المُشغّل من الإصابات المُحتملة. يُساعد هيكل الحماية من الانقلاب (ROPS) في الحفاظ على الثبات ومنع الانقلاب عند التعامل مع الأحمال الثقيلة. تُنبه أجهزة الإنذار التحذيرية الأفراد القريبين بوجود الرافعة الشوكية، مما يُقلل من خطر الاصطدام.

باختصار، الرافعة الشوكية آلة معقدة تتكون من عدة مكونات متخصصة. يلعب كل جزء دورًا حيويًا في تمكينها من أداء مهام مناولة المواد وتكديسها بكفاءة. يُعد الاستخدام والصيانة السليمة لهذه المكونات أمرًا أساسيًا لضمان السلامة التشغيلية والاستقرار والإنتاجية.

الأجزاء المستهلكة بشكل شائع في الرافعات الشوكية

تُعدّ الرافعات الشوكية معدات أساسية لنقل الأحمال الثقيلة، وتُستخدم على نطاق واسع في المستودعات ومراكز الخدمات اللوجستية. ومع ذلك، نظرًا لدورات استخدامها المكثفة والأحمال الثقيلة التي تتحملها، فإن العديد من مكوناتها معرضة للتلف والتآكل.

1. العجلات / الإطارات

تتحمل إطارات الرافعات الشوكية وزن المعدات بالكامل، وتتحمل قوى ضغط متكررة أثناء التشغيل، مما يجعلها عرضة للتآكل والتلف. يُسرّع مرورها عبر أسطح متنوعة، بما في ذلك الأرضيات الداخلية، والتضاريس الخارجية، والأرض غير المستوية، من تآكل الإطارات. كما أن الحواف الحادة للأحمال التي يتم التعامل معها قد تُسبب جروحًا وتمزقات وأضرارًا مادية أخرى للإطارات.

2. نظام الفرامل

تُعد الفرامل نظام أمان بالغ الأهمية. تتعرض مكوناتها الرئيسية، مثل وسادات الفرامل والأقراص (أو الأسطوانات)، والخطوط الهيدروليكية للتآكل والتلف والتعب مع مرور الوقت. يؤثر هذا التدهور بشكل مباشر على أداء الفرامل وقوة التوقف، مما يُشكل خطرًا جسيمًا ليس فقط على المشغل، بل أيضًا على الأفراد والمعدات القريبة.

3. البطارية

في الرافعات الشوكية الكهربائية، تُعدّ البطارية مصدر الطاقة الرئيسي. ومع ذلك، فهي عرضة للتلف نتيجة الشحن الزائد، والتفريغ العميق، والاهتزاز، وسوء الصيانة. تؤدي مشاكل البطارية إلى تقصير ساعات التشغيل، وانخفاض الأداء، وقد تؤدي في النهاية إلى تعطلها تمامًا.

4. النظام الهيدروليكي

يعمل النظام الهيدروليكي، بما في ذلك الخزان والمضخة والأسطوانات والصمامات، تحت ضغط ودرجة حرارة مرتفعين ودورات متكررة. هذه الظروف تجعله عرضة للتسربات وتآكل الأختام والتآكل العام. ونظرًا لأن الأسطوانات الهيدروليكية تتحمل أحمالًا ثقيلة باستمرار أثناء الرفع والخفض، فإنها معرضة بشكل خاص للتسرب أو التلف مع مرور الوقت، مما يؤدي إلى فقدان قدرة الرفع أو عدم استقرارها.

5. النظام الكهربائي

تتحكم الأسلاك والدوائر الداخلية بوظائف حيوية، مثل محركات الدفع والإضاءة وأجهزة الاستشعار. قد يؤدي الاستخدام المطول والتعرض لظروف قاسية إلى تشقق عزل الأسلاك، وتآكل الموصلات، وقصر دائرة المكونات أو تعطلها. قد تؤدي هذه الأعطال الكهربائية إلى فقدان جزئي أو كلي للتحكم في وظائف الرافعة الشوكية.

6. سلاسل الرفع والعجلات المسننة

تقع سلاسل الرفع والعجلات المسننة ضمن مجموعة الصاري، وهي مسؤولة عن رفع وخفض الحمولة. يؤدي الاستخدام المستمر إلى تمدد السلسلة، وتآكل الوصلات الفردية، وتشوه أسنان العجلة المسننة. يؤثر هذا التآكل سلبًا على كفاءة الرفع، وسلاسة التشغيل، والسلامة العامة عند التعامل مع الحمولة.

الأجزاء المذكورة أعلاه لا تمثل سوى بعضٍ من عناصر التآكل الشائعة في الرافعة الشوكية. إضافةً إلى ذلك، تتألف الرافعة الشوكية من العديد من المكونات الأخرى - مثل نظام ناقل الحركة، ونظام التوجيه، وكابينة السائق - والتي تتطلب أيضًا فحصًا وصيانةً دوريةً لضمان تشغيل آمن وفعال.

تختلف قطع الغيار المطلوبة حسب نوع الرافعة الشوكية. لذلك، لتجنب الأعطال المحتملة، من الضروري أن يلتزم المستخدمون بجدول زمني منتظم للصيانة والعناية والفحص. يجب معالجة أي مشاكل يتم اكتشافها على الفور من خلال الإصلاح أو استبدال القطع لضمان أداء موثوق للرافعة الشوكية وسلامة المشغل.
